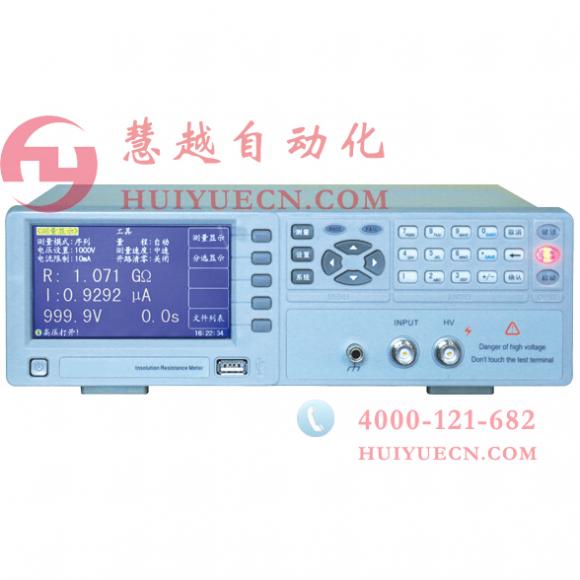

HY-TS05 絕緣電阻測試儀
HY-TS05 絕緣電阻測試儀是一款能夠快速測量電子元器件、介質材料、設備和電線電纜等絕緣性能的智能化測量儀器。采用高分辨率LCD,友善的操作界面和人性化的菜 單布局，功能強大，操作簡便。豐富的接口配置，RS232,USB,handler等接口以及完善的命令系統，可輕松實現測試系統的組建。
HY-TS05 絕緣電阻測試儀-性能特點
1、 480×272 彩色TFT顯示
2、高測量精度: ±2%(<1TΩ)
3、高速測量：60次/秒
4、絕緣電阻、漏電流雙顯示
5、清零功能
6、可編程的序列測試功能
7、針對容性器件的接觸檢查功能
8、采用可切換輸入內阻技術，保證儀器快速準確的測試
9、6檔量程，手動或自動模式
10、4檔分選比較功能（3個合格檔，1個不合格檔）
11、簡潔大字符測量顯示
12、豐富的通訊接口：RS232C/USB-CDC/USB-TMC/HANDLER
13、中英文可選操作界面
14、USB存儲支持多種模式：存儲測試數據的CSV和TXT格式，存儲屏顯圖像的BMP,PNG,GIF格式，支持U盤存儲/調用設置文件，支持U盤固件升級
15、參數保存與調用：所有參數即時保存，關機不丟失，同時支持內部100組，外部500組存儲與調用
16、可通過USB HOST自動升級儀器工作程序
標準規格
|
0°C - 40°C, ￡90%RH |
|
電源要求 |
電壓 |
198V - 242V |
頻率 |
47.5Hz - 63Hz |
|
功耗 |
≤50 VA |
|
尺寸(W×H×D) |
280mm×88mm×320mm |
|
重量 |
約4.0kg |
|
技術參數
|
HY-TS05 |
測量參數 |
R,I |
測量輸出 |
|
測試電壓范圍 |
1-1000V連續 |
電壓精度 |
0.5%（詳見精度指標） |
充電電流限制 |
10mA |
電阻測試 |
|
測量顯示范圍 |
500Ω-100TΩ |
測試精度 |
1%( R<10GW且I>10nA) |
電流測試 |
|
測量顯示范圍 |
1pA~2mA |
測試精度 |
1% ( R<10GW且I>10nA) |
預充電流 |
400mA/500V,800mA/250V,1.2A/120V（三選一） |
其它 |
|
量程 |
7個量程，自動/手動 |
測量速度 |
40次/秒,15次/秒,5次/秒 |
測試平均次數 |
1 - 255 |
觸發方式 |
內部,手動,外部,總線 |
測量延時 |
0 – 60s |
輸入電阻 |
10kΩ,1MΩ |
充電時間 |
0 – 1000s |
其他功能 |
預充電接口，最大輸出1.2A |
比較器功能 |
LO/BIN1/BIN2/BIN3/HI |
存儲器 |
內部100組，外部500組(USB) |
接口 |
HANDLER，RS232C，USB-HOST，USB-DEVICE |
