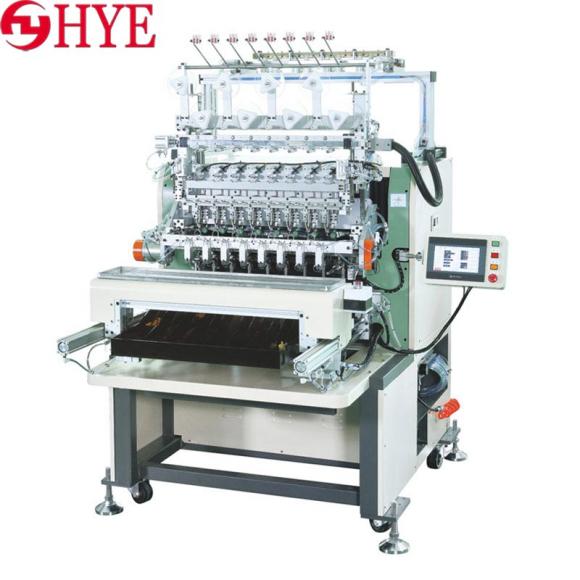

HY-R13 八軸全自動繞線機

產品規格：

型號HY-R13

主軸數8軸

伺服電機功率(W) X:200 Y:200 Z:200 主軸:750(標準)/1500

主軸夾具裝配內徑Ф8mm(標準)

主軸轉速12000RPM標準/18000RPM

控制方式ESM 六軸CNC精密軟件控制

編程方式 液晶Windows介面交流

儲存方式 直接儲存 USB

導針移動范圍X：90mm

Y：80mm

Z：50mm

主軸間距48mm

回轉直徑45mm

主軸定位精度±0.1°

移動定位0.01mm

纏腳角度0°、45°、90°、135°

使用線徑0.02—0.4mm(標準)

氣壓4-6kgf/c㎡

電壓AC220V/50HZ(AC110V/60HZ)

總功耗2.2KW

整機凈重500KG

機械尺寸1350W*1200L*1700Hmm

裝箱尺寸1200W*1350L*1750Hmm

產品特點：

外型新穎流線，結構合理，運動剛性大，唯本司最新代軟體運行，穩定性極高，能勝任同行同等產品不能處理的繞制工藝、精度之特點；

使用windows編程，載入ESM高性能最新版繞線機軟體，搭載IPC獨立高速運行，簡易而人性化教導控制介面，中文、英文可選性對話，易學操作；

全部重要配件全球供應，使之技術世界鑄造，結構合理緊湊，運動剛性大，響應頻率快，動作精度高，整機穩定性高，適應工作環境大；

具有自診斷功能，易於檢修，重點是本機有多點式保護功能，構造簡單，故障少；

本系列機型與自動上料系統，自動焊錫系統，自動檢測系統等，可合成自動化生產流水線；
