全自動變壓器繞線焊錫生產線
-
- 型號HY-R1006
- 所屬分類全自動繞線機
- 點擊次數
- 【打印此頁】 【關閉】
- 在線反饋
詳細描述

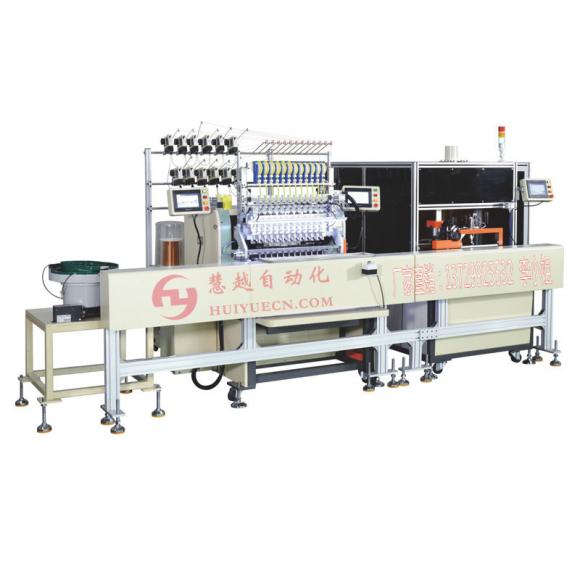

HY-R1006 全自動變壓器繞線焊錫生產線
震動盤上料（Vibration plate material ）
十二軸全自動繞線機（12 Spindle automatic winding machine）
焊錫（Solder）
擺盤（Plate）
| Spindle number 主軸數 |
12 |
|
Spindle speed 主軸轉速 (rpm) |
12000 |
|
Spindle pitch 主軸間距 (mm) |
45 |
|
Spindle servo motor power 主軸伺服馬達功率 (W) |
1500/3000 (選配) |
|
Traverse motor power 導針桿移動伺服馬達功率(W) |
X:200, Y:200, Z:200 |
|
Spindle diameter 快速夾具接口內徑 (mm) |
標準：10 特殊：12 |
|
Wire range 適用線徑 (mm) |
0.02-0.4mm（追加氣壓剪刀以及更換馬達 可以繞到0.4mm以上） |
|
Max.wire diameter 繞線最大骨架外徑 (mm) |
35 |
|
Traverse moving range 導針桿移動量 (mm) |
X:110, Y:150, Z:70 |
|
Traverse speed 導針桿移動速度 (mm/sec) |
200 |
|
Controller 控制系統 |
HY-3 |
|
Power voltage 電源電壓 (V) |
單項220V, 50/60HZ |
|
Power voltage 消防電力 (W) |
3500W/4500W |
|
Air pressure 壓縮空氣壓力 (Mpa) |
0.45-0.55 |
|
Machine size 機臺本體尺寸 (mm) |
2000(L)x1300(W)x1500(H) |
|
Machine weight 機臺重量 (kg) |
840KG |
1.本系列機器關鍵零部件全部采用日本進口，可靠性強，耐用度高，大大增長機器使用壽命
2.本機可以實現雙線并繞或雙線交替繞
3.可以實自動焊錫，自動擺盤
4.外觀設計新穎，結構簡單，剛性強，操作簡單，維護保養方便
5.編程采用電腦或觸摸屏，可自由選擇，中文顯示易于理解
6.獨特的快速接頭夾具設計，減小換型時間
7.導針桿0 °/ 90 °/135° 可選配安裝，方便不同多角度骨架繞線
8.使用精密帶反張力控制張力器，使產品排線更整齊
9.具有選配自動上下料功能，可大大節省繞制時間
10.具有自動夾線、斷線、排除廢線的功能
11.增加伺服手指和送線裝置可實現小產品精密繞線
12.密碼保護功能，防止非相關人員修改程序
